Controlador MPPT Solar 30a tracer3210cn 12/24v + Mt 50

Código: 5ZW6R6XZR Marca:
R$ 699,00
até 18x de R$ 50,78
Comprar Estoque: Disponível
    • 1x de R$ 699,00 sem juros
    • 2x de R$ 365,26
    • 3x de R$ 247,07
    • 4x de R$ 188,01
    • 5x de R$ 152,59
    • 6x de R$ 128,99
    • 7x de R$ 112,15
    • 8x de R$ 99,54
    • 9x de R$ 89,74
    • 10x de R$ 81,90
    • 11x de R$ 75,50
    • 12x de R$ 70,18
  • R$ 699,00 Deposito
  • R$ 699,00 Mercado Pago
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.



Os controlador de carga solar possuem algoritmos que controlam a tensão de saída de acordo com a fase de carregamento das baterias, nos modelos PWM ele e mais simples, no caso de painéis que geram 18 volts ele "derruba" os 18V para os 13-15V para carregar uma bateria de 12 volts, mantendo a corrente estável e desperdiçando essa energia.
Já o algoritmo MPPT muda a relação de tensão e corrente praticamente mantendo a potência estável, ou seja, quando diminui a tensão de saída ele aumenta proporcionalmente a corrente. Por esse motivo o MPPT tem um ganho de 20 a 30% de energia com relação ao PWM. São menos utilizados pelo preço elevado, mas pouco a pouco tem se tornado mais competitivos


EPever 30A Tracer MPPT 12 V 24 V Controlador Solar com múltipla Modo de Controle para Max100V Entrada de Contato Seco Painel Solar regulador + MT 50





Tracer-CN/EM1 série adota o projeto comum negativo e MPPT avançado algoritmo de controle, e introduz original design para alcançar o interruptor de contato seco de equipamento externo. o projeto de integração não só substitui o tradicional projeto elétrico usando relé externo, o que é mais pode atingir múltiplos modos de controle e modos de funcionamento, sistema pode ser amplamente utilizado em ambientes domésticos, estação de monitorização e comunicação de campo etc.

matéria:

ŸOriginal design de contato seco, alcançar o interruptor do equipamento externo

Ÿ Múltipla modo de controle de contato seco, local, controle remoto e cross-rede

Ÿ Vários contato seco modos de funcionamento: controle manual, luz ON/OFF, light ON + timer e controle de tempo

Ÿ Alta eficiência de rastreamento não inferior a 99.5%

Ÿ eficiência de conversão de Pico de 97.5%, full-eficiência de carga de 96%

Ÿ Com Precisão o reconhecimento e acompanhamento de vários pontos de energia.

Ÿ função de compensação de temperatura Da Bateria

Ÿ função Real-tempo de estatísticas da energia

Ÿ MODBUS rs485 com o padrão industrial de arquitetura aberta

Ÿ função Totalmente programável através do software de PC ou medidor remoto

Ÿ Suporte de atualização de software.


1-3

características



1. LED Indicador de Carga


2. LED Indicador de Bateria

3. Botão do Interruptor de Contato Seco

4. Porto de RTS (Conexão para um RTS (Sensor de Temperatura Remoto) para remotamente detectar a temperatura da bateria.)

5. PV Terminais

6. Terminais Da Bateria

7. Botão do Controle Remoto Porta

8. Porta de Contato Seco

9. Porta RS-485 (12VDC): controlador Do Monitor por PC, MT70 ou via RS485 do medidor remoto (interface RJ45)



1.3 Acessórios Opcionais

1) Sensor De Temperatura Remoto (Modelo: RTS300R47K3.81A)

aquisição de temperatura da bateria para a realização de compensação de temperatura de controle de parâmetros, o comprimento padrão do cabo é de 3 m (comprimento pode ser personalizado). o RTS300R47K3.81A se conecta à porta do controlador.

NOTA:desligue o RTS, a temperatura da bateria vai ser definido para um valor fixo de 25 °C.

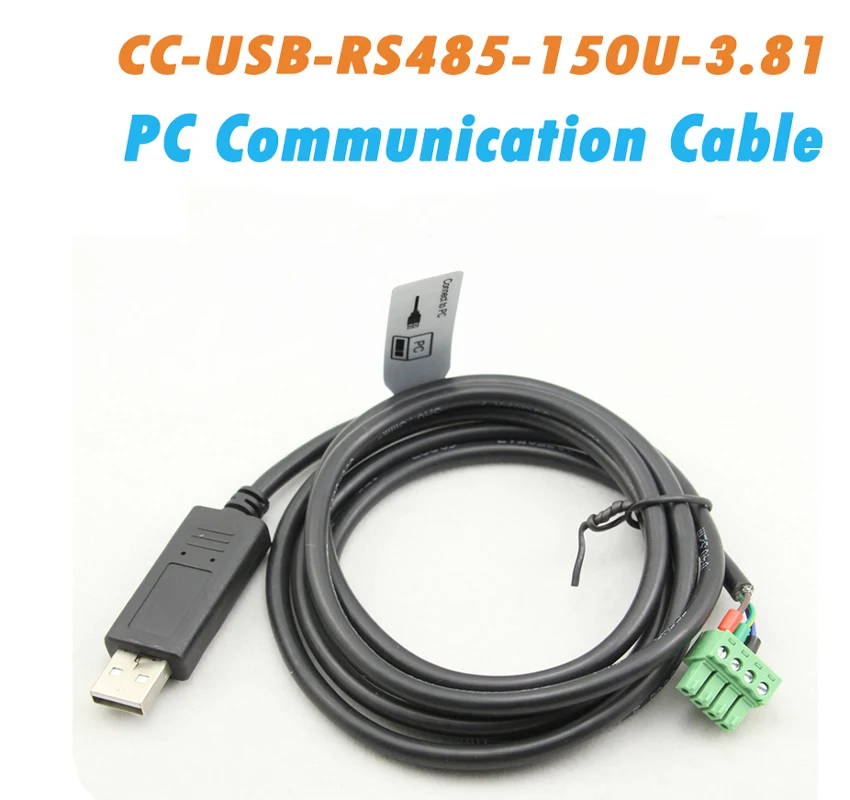

2) USB para RS-485 conversor de cabo (Modelo: CC-USB-RS485-150U-3.81)

USB Para RS-485 conversor de cabo é utilizado para monitorar cada controlador na rede usando Energia Solar Estação de software para PC. o comprimento do cabo é de 1.5 m. o cabo se conecta à porta do controlador.

3) OTG cabo (Modelo: OTG-12CM)

o USB Para RS-485 conversor de tv a cabo e o cabo OTG são usados para visualizar e modificar o modo de funcionamento e os parâmetros usando o APLICATIVO de software. o cabo se conecta à porta USB Para RS-485 conversor no controlador.

1.4 Maximum Power Point Tracking Tecnologia

devido à não linear características do painel solar, há um ponto de saída máxima de energia (Max Power Point) sobre a sua curva. controladores de tradicional, com interruptor de carregamento tecnologia e tecnologia PWM de carga, não pode carregar a bateria no ponto de potência máxima, por isso não pode colher o máximo de energia disponível a partir de PAINEL FOTOVOLTAICO, mas o controlador de carga solar com Maximum Power Point Rastreamento (MPPT) tecnologia pode bloquear o ponto para colher o máximo de energia e entregá-lo para a bateria.

o algoritmo MPPT de nossa empresa continuamente compara e ajusta o operacional pontos para tentar localizar o ponto de potência máxima da matriz. o processo é totalmente automático de rastreamento e não necessita de ajuste do usuário.

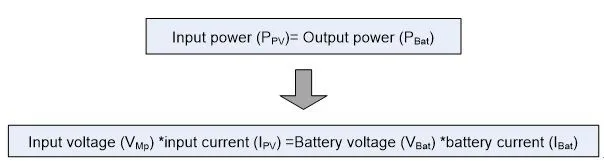

como a Figura 1-2, a curva é também a curva característica da matriz, a tecnologia MPPT irá 'boost' a corrente de carga da bateria através de monitoramento da MPP. supondo que 100% de eficiência de conversão do sistema solar, dessa forma, a seguinte fórmula é estabelecida:

HTB1v13vNXXXXXbGXVXXq6xXFXXX7

normalmente, o VMppé sempre maior do que o VBat, devido ao princípio de conservação de energia, o IBaté sempre maior do que EuPV. quanto maior for a discrepância entre VMpp& VBat,quanto maior for a discrepância entre o Que EuPV& IBat. quanto maior for a discrepância entre a matriz e bateria, a maior redução da eficiência de conversão do sistema, assim a eficiência de conversão do controlador é particularmente importante no sistema de PV.

figura 1-2 é a curva de ponto de potência máxima, a área sombreada é faixa de carregamento de tradicional controlador de carga solar (PWM Modo De Carregamento), ele pode diagnosticar obviamente que o modo MPPT pode melhorar a utilização do recurso de energia solar. de acordo com nosso teste, o controlador de MPPT pode aumentar 20%-30% de eficiência em comparação com o controlador PWM. (valor talvez fluctuant devido à circunstância de a influência do ambiente e perda de energia).

QQ20150924170341

figura 1-2 Maximum Power Point Curva

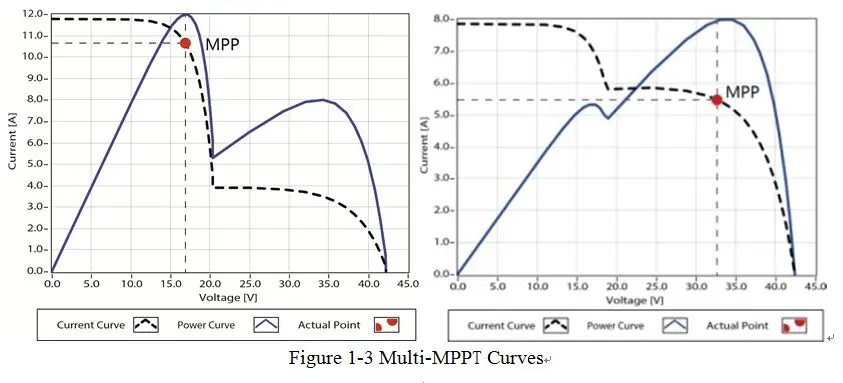

na aplicação real, como sombreamento de nuvem, árvore de natal e neve, o painel talvez aparecer Multi-MPP, mas na verdade não é apenas um verdadeiro Ponto de Potência Máxima. como a Figura abaixo 1-3 mostra:

QQ20150924170511

se o programa funciona de forma inadequada depois de aparecer Multi-MPP, o sistema não irá funcionar no verdadeiro ponto de potência máxima, que pode perder a maioria dos recursos de energia solar e afetar seriamente o funcionamento normal do sistema. o típico algoritmo MPPT, projetado por nossa companhia, pode acompanhar o verdadeiro MPP com rapidez e precisão, melhorar a taxa de utilização da matriz e evitar o desperdício de recursos.

1.5 Estágio de Carregamento Da Bateria

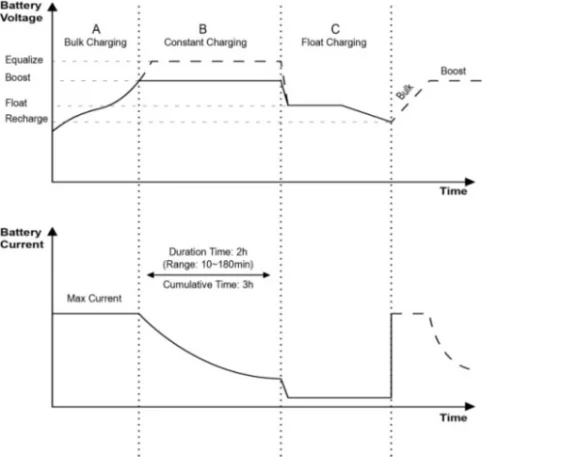

o controlador possui um algoritmo de 3 estágios de carregamento da bateria (De Carga A Granel, constante De Carregamento e Bóia de Carga) para uma rápida, eficiente, e segura de carregamento da bateria.

d

figura 1-4Battery Curva de mudança de fase

A) De Carga A Granel

nesta fase, a tensão da bateria ainda não chegou a constante tensão (Equalizar ou Impulso de Tensão), o controlador opera no modo de corrente constante, entregar o seu máximo atual para as baterias (MPPT Carregamento).

B) de Carga Constante

quando a tensão da bateria atinge o ponto de ajuste de tensão constante, o controlador irá começar a operar em constante modo de carregamento, este processo não é mais MPPT carregamento, e nesse meio tempo a corrente de carga vai cair gradualmente, o processo não é o MPPT carregamento. o Carregamento Constante tem 2 etapas, equalizar e impulso. essas duas fases não são realizadas constantemente em um completo processo para evitar o excesso de carga de gás de precipitação ou superaquecimento de bateria.

e

exemplo Modelo: Tracer3210CN/EM1

Módulo Solar MPP (Tensão de 17 V, 30 V, 36 V)/Tensão Nominal Do Sistema (12 V)

10C-12

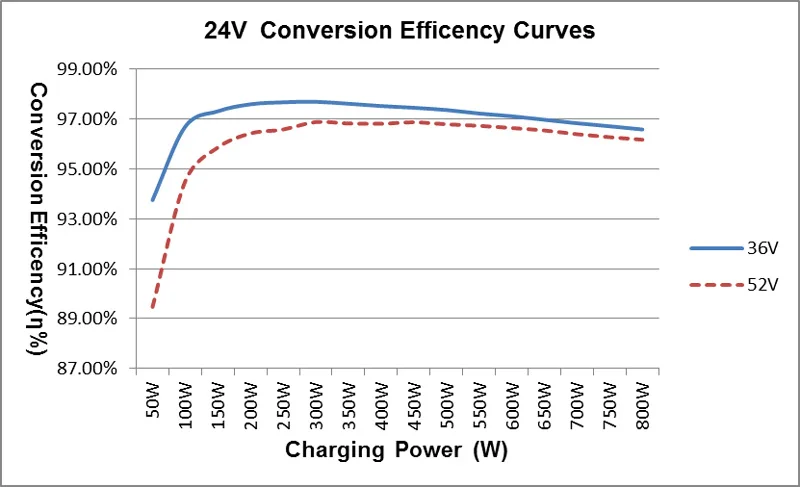

Módulo Solar MPP (Tensão de 36 V, 52 V)/Tensão Nominal Do Sistema (24 V)

10C-24

CC-USB-RS485-150U-3-81-PC-Communication-Cable-for-EPsolar-Itracer-Etracer-MPPT-Solar-Charge

 235

factory - Tracer3210CN 0
